无杆气缸在国内市场常用的有型号有：cy3b磁耦无杆气缸，cy3r无杆气缸，cy1s磁耦无杆气缸，cy1l系列无杆气缸。

斯麦特无杆气缸的主要特点和优势：

无杆气缸行程长6米(更长行程可定制).
气缸寿命8000公里以上
标准气缸速度:0.2-4米/秒
低速气缸速度:0.005-0.2米/秒
高速气缸速度可达30米/秒
标准控制定位精度高达 ±3mm,伺服气动控制定位精度±0.1mm/米行程
温度范围:-10℃至 80℃

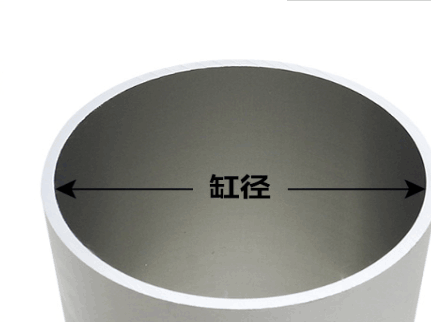

1.选定无杆气缸缸径

　　根据无杆气缸的负载状态，确定气缸的轴向负载力F。

　　根据无杆气缸负载的运动状态，预选气缸的负载率η。

　　根据气源供气条件，确定气缸的使用压力P。P应小于减压阀进口压力的85%。

已知F，η和P，对单作用气缸，预设杆径与缸径之比d/D=0.5，根据前面所述气缸理论力的计算公式和负载率计算公式，便可选定缸径D;对双作用气缸，同样使用前面所述气缸理论力的计算公式和负载率计算公式，便可选定缸径D。缸径D的尺寸应标准化。

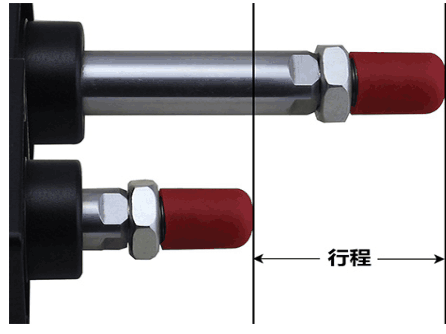

2.选定气缸行程

　　根据气缸的操作距离及传动机构的行程比来预选气缸的行程。为便于安装调试，对计算出的行程要留有适当余量。应尽量选为标准行程，可保证供货速度，成本降低。

1. 无杆气缸选型一般是这样：首先先根据你需要的出力换算出气缸的活塞面积：F=n*P*S

以上内容是关于无杆气缸型号规格选购的尺寸结构介绍，如您对此问题还想有进一步的了解，或有其他技术咨询以及选型方面的问题，无锡斯麦特具备成熟的技术团队、完善的售前售后服务，随时欢迎您的咨询.
