朋友们对于气缸的知识您了解多少？它的工作原理是如何的呢？下面斯麦特生产无锡气缸厂家来简单为大家介绍一下气缸的结构及基本原理：

一、气缸的作用：

　　将压缩空气的压力能转换为机械能，驱动机构作直线往复运动、摆动和旋转运动。

二、气缸的分类：

　　直线运动往复运动的气缸、摆动运动的摆动气缸、气爪等。

三、气缸-气缸种类

气压传动中将压缩气体的压力能转换为机械能的气动执行元件。气缸有作往复直线运动的和作往复摆动的两类（见图）。作往复直线运动的气

缸又可分为单作用、双作用、膜片式和冲击气缸 4种。

　　①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。

　　②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。

　　③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。它的密封性能好，但行程短。

　　④冲击气缸：这是一种新型元件。它把压缩气体的压力能转换为活塞高速(10～20米／秒)运动的动能，借以作功。冲击气缸增加了带有喷

口和泄流口的中盖。中盖和活塞把气缸分成储气腔、头腔和尾腔三室。它广泛用于下料、冲孔、破碎和成型等多种作业。作往复摆动的气缸称

摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴作摆动运动，摆动角小于 280°。此外，还有回转气缸、气液阻尼缸和步进气缸

等。

四、气缸的结构：

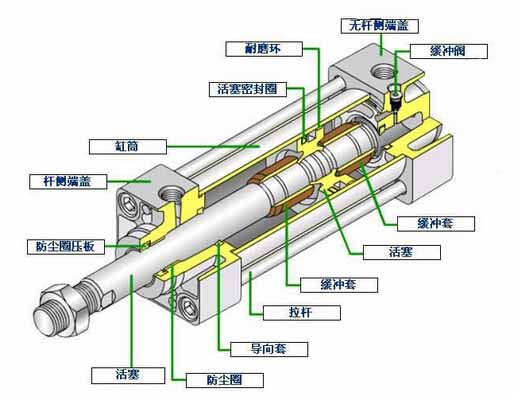

　　气缸是由缸筒、端盖、活塞、活塞杆和密封件组成，其内部结构如图所示：

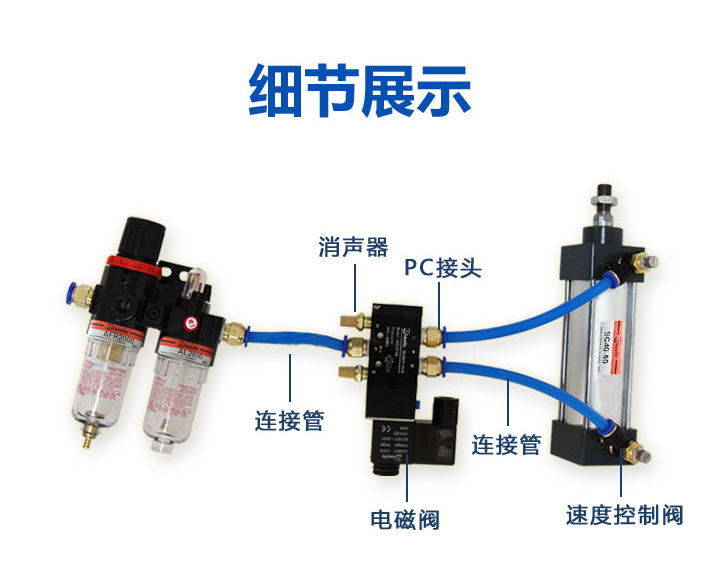

五、SC标准气缸工作原理图

　　1）缸筒

　　缸筒的内径大小代表了气缸输出力的大小。活塞要在缸筒内做平稳的往复滑动，缸筒内表面的表面粗糙度应达到Ra0.8um。对钢管缸筒，内表面还应镀硬铬，以减小摩擦阻力和磨损，并能防止锈蚀。缸筒材质除使用高碳钢管外，还是用高强度铝合金和黄铜。小型气缸有使用不锈钢管的。带磁性开关的气缸或在耐腐蚀环境中使用的气缸，缸筒应使用不锈钢、铝合金或黄铜等材质。SMC CM2气缸活塞上采用组合密封圈实现双向密封，活塞与活塞杆用压铆链接，不用螺母。

　2、端盖

　　端盖上设有进排气通口，有的还在端盖内设有缓冲机构。杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混

入缸内。杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。

导向套通常使用烧结含油合金、前倾铜铸件。端盖过去常用可锻铸铁，现在为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的

。

　　3、活塞

　　活塞是气缸中的受压力零件。为防止活塞左右两腔相互窜气，设有活塞密封圈。活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的

磨耗，减少摩擦阻力。耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。滑

动部分太短，易引起早期磨损和卡死。活塞的材质常用铝合金和铸铁，小型缸的活塞有黄铜制成的。

　　4、活塞杆

　　活塞杆是气缸中重要的受力零件。通常使用高碳钢，表面经镀硬铬处理，或使用不锈钢，以防腐蚀，并提高密封圈的耐磨性。

　　5、密封圈

　　回转或往复运动处的部件密封称为动密封，静止件部分的密封称为静密封。

　　缸筒与端盖的连接方法主要有以下几种：

　　整体型、铆接型、螺纹联接型、法兰型、拉杆型。

　　6、气缸工作时要靠压缩空气中的油雾对活塞进行润滑。也有小部分免润滑气缸。

六、气缸-工作原理

　　根据工作所需力的大小来确定活塞杆上的推力和拉力。由此来选择气缸时应使气缸的输出力稍有余量。若缸径选小了，输出力不够，气缸不能正常工作；但缸径过大，不仅使设备笨重、成本高，同时耗气量增大，造成能源浪费。在夹具设计时，应尽量采用增力机构，以减少气缸的尺寸。

　　下面是气缸理论出力的计算公式：

　　F：气缸理论输出力(kgf)

　　F′：效率为85％时的输出力(kgf)－－(F′＝F×85％）

　　D：气缸缸径(mm)

　　P：工作压力(kgf／cm2)

　　例：直径340mm的气缸，工作压力为3kgf／cm2时，其理论输出力为多少?芽输出力是多少?

　　将P、D连接，找出F、F′上的点，得：

　　F＝2800kgf；F′＝2300kgf

　　在工程设计时选择气缸缸径，可根据其使用压力和理论推力或拉力的大小，从经验表1－1中查出。

　　例：有一气缸其使用压力为5kgf／cm2，在气缸推出时其推力为132kgf，(气缸效率为85％)问：该选择多大的气缸缸径?

　　由气缸的推力132kgf和气缸的效率85％，可计算出气缸的理论推力为F＝F′／85％＝155(kgf)

    由使用压力5kgf／cm2和气缸的理论推力，查出选择缸径为63的气缸便可满足使用要求。

七、原因分析

在气缸运行过程中，汽缸渗漏和汽缸变形是为常见的设备问题，汽缸结合面的严密性直接影响机组的安全经济运行，检修 研刮汽缸的结合面

，使其达到严密，是汽缸检修的重要工作，在处理结合面漏汽的过程中，要仔细分析形成的原因，根据变形的程度和间隙的大小，可以综合的

运用 各种方法，以达到结合面严密的要求。原因如下：

1．汽缸是铸造而成的，汽缸出厂后都要经过时效处理，就是要存放一些时间，使汽缸在住铸造过程中所产生的内应力完全 消除。如果时效时

间短，那么加工好的汽缸在以后的运行中还会变形，这就是为什么有的汽缸在次泄漏处理后还会在以后的运行中还有漏汽发生。因为汽缸

还在 不断的变形。

八、处理方法（小编分为以下几点为大家介绍一下）

1．气缸变形较大或漏汽严重的结合面，采用研刮结合面的方法

如果上缸结合面变形在0.05mm范围内，以上缸结合面为基准面，在下缸结合面涂红丹或是压印蓝纸，根据痕迹研刮下 缸。如果上缸的结合面变

形量大，在上缸涂红丹，用大平尺研出痕迹，把上缸研平。或是采取机械加工的方法把上缸结合面找平，再以上缸为基准研刮下缸结合面。 汽

缸结合面的研刮一般有两种方法：

（1）是不紧结合面的螺栓，用千斤顶微微推动上缸前后移动，根据下缸结合面红丹的着色情况来研刮。这种方法适合结构刚性强的高压缸。

（2）是紧结合面的螺栓，根据塞尺的检查结合面的严密性，测出数值及压出的痕迹，修刮结合面，这种方法可以排除汽缸垂弧对间隙的影响。

2．局部补焊的方法

由于汽缸结合面被蒸汽冲刷或腐蚀出沟痕，选用适当的焊条把沟痕添平，用平板或平尺研出痕迹，研刮焊道和结合面在同一 平面内。汽缸结合

面变形较大或是漏汽严重时，在下缸的结合面补焊一条或两条10—20mm宽的密消除间隙封带，然后用平尺或是扣上缸测量，并涂红丹研刮， 直

到消除间隙。此操作的工艺也很简单，焊前预热汽缸至150℃，然后在室温下进行分段退焊或跳焊。选用奥氏体焊条，如A407、A412，焊后用石

棉布覆 盖保温缓冷。待冷却室温后进行打磨修刮。

3．采用适当的汽缸密封材料

汽轮机汽缸密封剂产品质量参差不齐；在选择汽轮机汽缸密封剂时，就要选在行业内有口碑，产品质量有保证的正规生产厂家，以保证检修处理后气缸的严密性。

4．结合面加垫的方法

如果结合面的局部间隙泄漏不是很大，可用80—100目的铜网经热处理使其硬度降低，然后剪成适当的形状，铺在结合 面的漏汽处，再配以汽缸密封剂。如果结合面的间隙较大，泄漏严重，可在上下结合面开宽50mm深5mm的槽，中间镶嵌IGr18Ni9Ti的齿形垫，齿形 垫的厚度一般比槽的深度大0.05—0.08mm左右，并可用同等形状的不锈钢垫片做以调整。

5．控制螺栓应力的方法

如果汽缸结合面的变形较小，而且很均匀，可在有间隙处更换新的螺栓，或是适当的加大螺栓的预紧力。按从中间向两边同 时紧固，也就是从垂弧大处或是受力变形大的地方紧固螺栓。理论上来说，控制螺栓的预紧力可用公式d/L≤A来计算，但由于此计算的数据与测量的手段还在研究当中，多在螺栓的允许的大应力内根据经验而定。
