薄型气缸占空间位置少，结构轻巧，外形美观，能承受较大的横向负载，无需安装附件可直接安装于各种夹具和专用设备上。

　　薄型气缸的作用:将压缩空气的压力能转换为机械能，驱动机构作直线往复运动、摆动和旋转运动。

　　薄型气缸的结构:由缸筒、端盖、活塞、活塞杆和密封件组成。

　　一.斯麦特SDA系列薄型气缸外形尺寸图

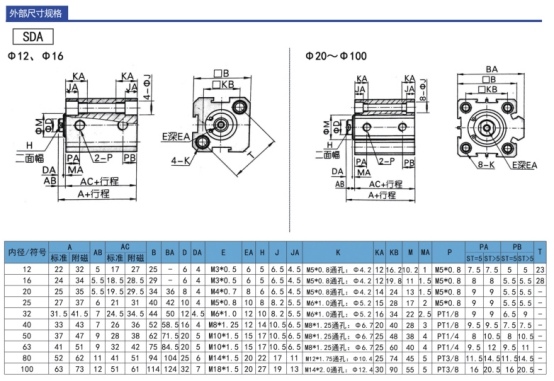

　　SDA系列薄型气缸外表尺寸图表1

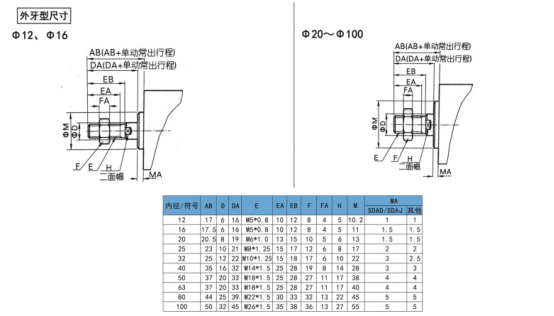

　SDA系列薄型气缸外表尺寸图表2

二.无锡斯麦特CQ2B系列薄型气缸外形尺寸图表

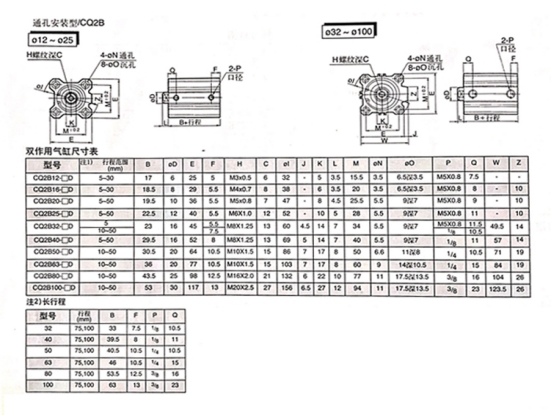

　　CQ2B系列薄型气缸外形尺寸图表

无锡斯麦特厂家直销不管从原材料的选择还是到产品的加工都是标准严格把控，从定制到售后一条龙服务，让您放心购买。想要提高生产效率就要选用斯麦特气缸,不仅生产实力庞大,厂家直销;根据国外品牌产品特点,取其精华,自主研发生产,量身打造适合您的气缸。

　　以上内容是关于薄型气缸外形尺寸图表的介绍，如您对此问题还想有进一步的了解，或有其他技术咨询以及选型方面的问题，请直接联系本公司客服人员，我们有成熟的技术团队、完善的售前售后服务与您对接，随时欢迎您的咨询。
