薄型气缸选型的注意事项及其工作原理

文章出处:斯麦特网人气:-发表时间:2018-07-18 10:15【


薄型气缸结构紧凑,轴向尺寸较普通气缸短,薄型气缸有供油润滑薄型气缸和不供油润滑薄型气缸两种。以下斯麦特主要介绍薄型气缸选型的结构特点及工作原理。

一、薄型气缸的结构原理

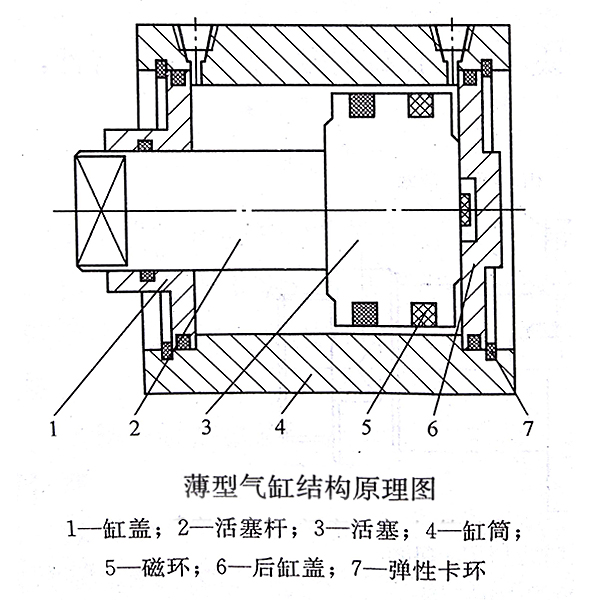

薄型气缸的活塞上采用O形密封圈密封,缸盖上没有空气缓冲机构,缸盖与缸筒之间采用弹簧卡环固定。下图为薄型气缸的结构原理图


二、薄型气缸的特点

有供油润滑薄型气缸和不供油润滑薄型气缸除采用的密封圈不同之外,其结构基本相同。

不供油润滑薄型气缸有:

1、结构简单、紧凑、质量轻、美观;

2、轴向尺寸短,占用空间小,特别适用于短行程场合;

3、可以在不给油条件下工作,节省油雾器,且对周围环境减少了油雾污染。

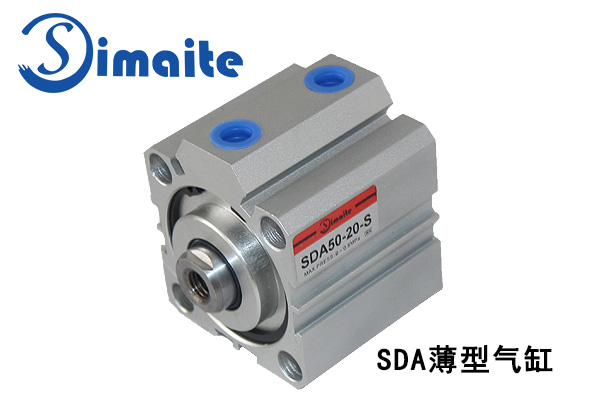

三、SDA系列薄型气缸的特点


1、缸体周边带有磁感应开关槽,安装感应开关方便;

2、活塞杆端型式多样;

3、有多种规格可选;

4、紧凑型结构,有效节省安装空间:缸体与后盖、活塞与活塞杆采用铆合结构,紧凑可靠。

以上内容是斯麦特整理的薄型气缸选型的相关内容,若有关于具体气缸规格

选型或气缸配件的问题,我们有的技术人员可以与您对接,无锡斯麦特作为致力气缸生产的老厂家,售后完善,只为客户满意,在采购的过程中还有不清楚的地方,或是需要具体的数据了解,我们有的技术人员可为您解答。


此文关键字:薄型气缸
