江苏气缸厂家阐述气缸的工作原理

文章出处:斯麦特网人气:-发表时间:2018-06-29 16:08【

气缸的种类和规格型号有很多种,在各类气缸中使用多的是活塞式单活塞杆型气缸,也被称为普通气缸。

普通气缸也可分为单作用气缸和双作用气缸。

一、单活塞杆单作用气缸

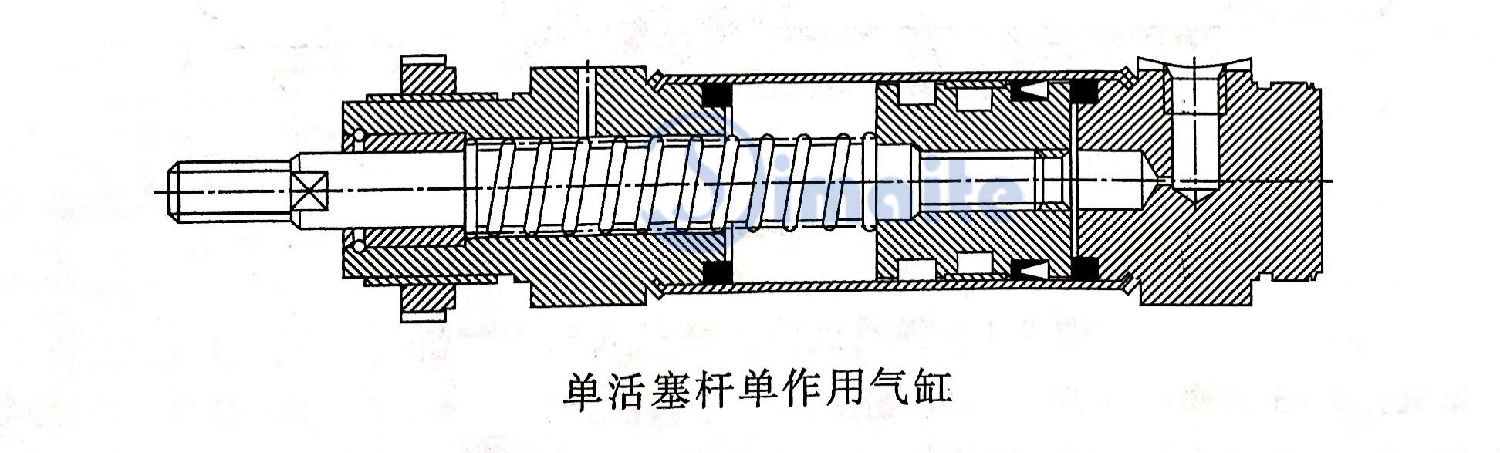

(1)下图所示为单活塞杆单作用气缸结构原理图


2)单活塞杆单作用气缸的结构原理

单活塞杆单作用气缸在活塞的一侧装有使活塞杆复位的弹簧,在另一端缸盖侧设有呼吸孔,好有过滤片。除此之外,其结构基本上和双作用气缸相同。使活塞杆复位的力可以是弹簧、自重或外加气压力。

(3)单作用气缸的工作原理

单作用气缸只在一个方向有推动行程,有预缩型和预伸型两种。预缩型为压缩空气推动活塞,是活塞杆伸出,靠复位力使活塞杆退回。预伸型为压缩空气推动活塞,使活塞杆退回,靠复位力使活塞杆伸出。

二、单活塞杆双作用气缸

1)双作用气缸原理

双作用气缸指两腔可以分别输入压缩空气,实现双向运动的气缸。其结构可分为双活塞杆式、单活塞杆式、双活塞式、缓冲式和非缓冲式等。此类气缸使用甚是广泛。

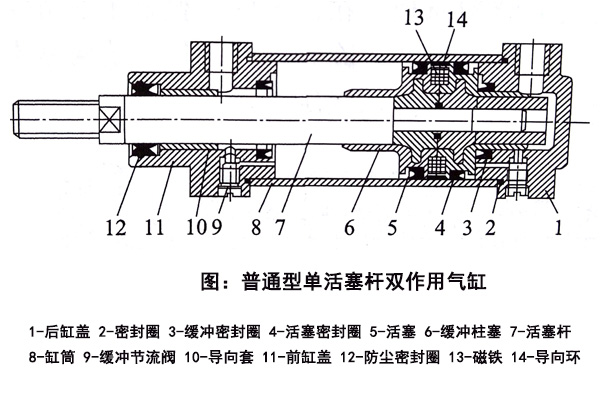

(2)下图所示为单活塞杆双作用气缸结构示意图


(3)双作用气缸的工作原理

双作用气缸的缸筒在前后缸盖之间由4根拉杆和螺母将其紧固锁定(上图未画出)。缸内有与活塞杆项链的活塞,活塞上装有活塞密封圈。为防止漏气和外部灰尘的侵入,前缸盖装有活塞杆的密封圈和防尘圈。这种双作用气缸被活塞分为有杆腔和无杆腔。

以上内容是斯麦特整理的气缸工作原理的相关内容,若还有其它关于气缸规格或气缸配件的问题,我们有的技术人员可以与您对接,无锡斯麦特作为致力气缸生产的老厂家,售后完善,只为客户满意,在采购的过程中还有不清楚的地方,或是需要具体的数据了解,我们有的技术人员,可拨打免费技术咨询400-6775-027。
