斯麦特气缸厂家为你介绍无杆气缸工作原理图解

文章出处:斯麦特网人气:-发表时间:2018-07-19 11:07【


无杆气缸可分为磁性耦合式无杆气缸和机械式无杆气缸,以下斯麦特介绍这两种无杆气缸的工作原理。

一、磁性耦合式无杆气缸工作原理图解

1)磁性无杆气缸的工作原理

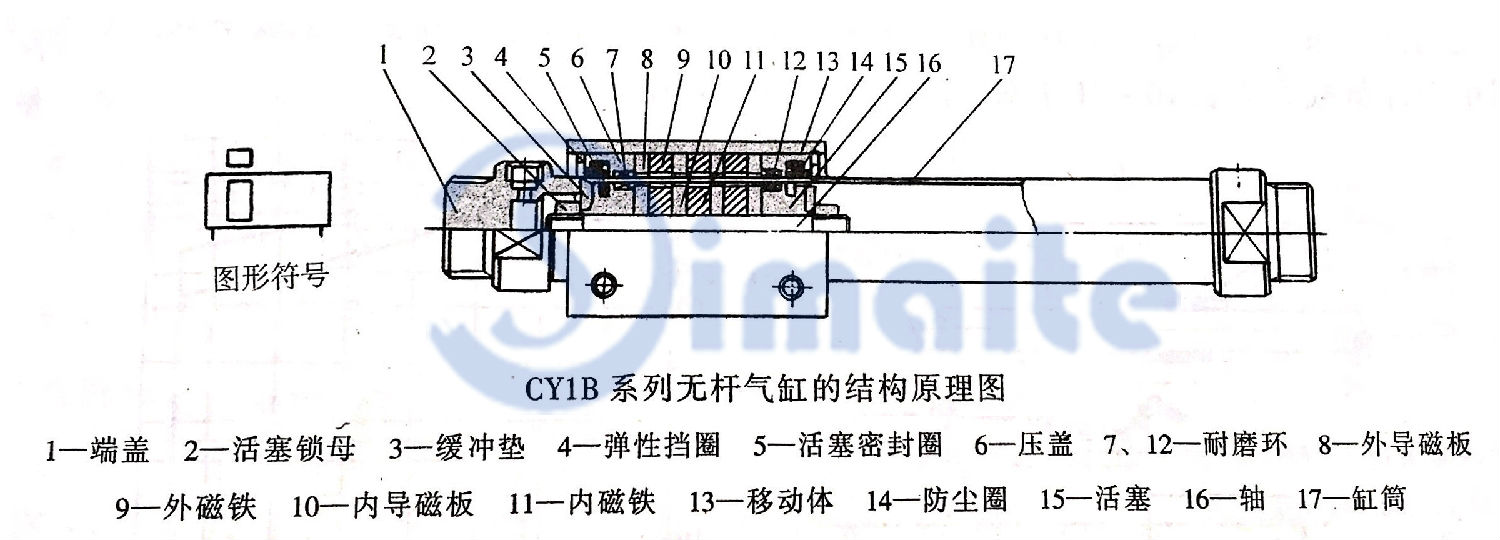

磁性无杆气缸,它由缸筒及两端端盖组成缸体;活塞组件是由活塞、几块内导磁板、几块内磁铁、缓冲垫耐磨环、密封件等用两活塞锁母夹紧在轴上形成一体;移动体组件是由几块外导磁板、几块外磁板、两端压盖、防尘圈等用弹性挡圈卡在移动体上。移动体组件是由几块外导磁板、几块外磁板、两端压盖、防尘圈等用弹性挡圈卡在移动体上。


2)磁性无杆气缸的主要技术参数


二、机械式无杆气缸工作原理图解

械式无杆气缸在气缸缸管轴向开有一条槽,活塞与滑块在槽上部移动。为了防止泄漏及防尘需要,在开口部采用聚氨脂密封带和防尘不锈钢带固定在两端缸盖上,活塞架穿过槽,把活塞与滑块连成一体。活塞与滑块连接在一起,带动固定在滑块上的执行机构实现往复运动。


以上内容是斯麦特整理的无杆气缸工作原理的相关内容,若有关于具体气缸选型或气缸配件的问题,我们有的技术人员可以与您对接,无锡斯麦特作为致力气缸生产的老厂家,售后完善,只为客户满意,在采购的过程中还有不清楚的地方,或是需要具体的数据了解,我们有的技术人员可为您解答。
