双轴气缸选型规格及结构原理图

文章出处:斯麦特网人气:-发表时间:2018-07-17 10:31【


双轴气缸又叫双联气缸,是将两个气缸并联成一体,用于要求高精度导向的场合。以下斯麦特为您介绍双轴气缸选型规格及结构原理。

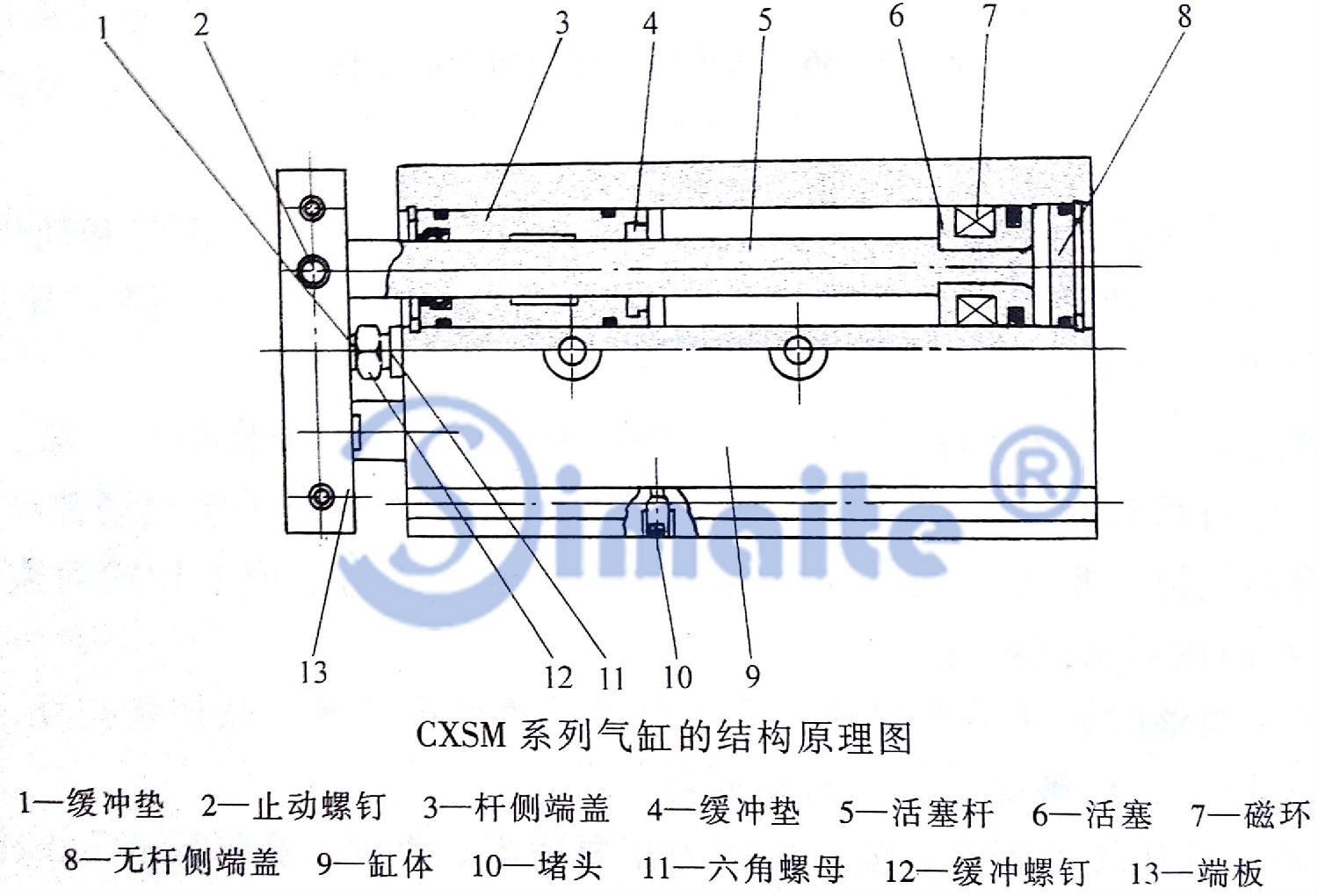

一、CXSM系列双轴气缸结构原理

双轴气缸也叫双联气缸,是两个单杆薄型气缸并联成一体,主要由缸筒、端盖、活塞、活塞杆和密封件五部分组成的。

双轴气缸结构

二、CXSM系列双轴气缸的标准规格

双轴气缸的标准规格

三、CXSM系列双轴气缸的型号

CXSM双轴气缸型号

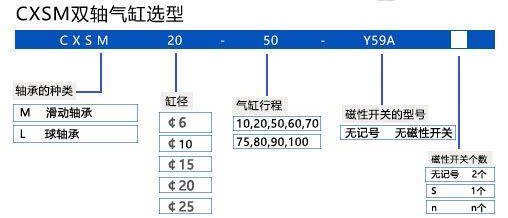

四、CXSM系列双轴气缸选型

双轴气缸选型

五、CXSM系列双轴气缸的特点

1、埋入式本体安装固定形式,节省安装空间;

2、具有高精度导向机能;

3、具有一定的抗弯曲及抗扭转性能,能承受一定的侧向负载;

4、固定板三面均有安装孔,便于多位置加载;

5、本体前端防撞垫可调整气缸行程,并缓解冲击;

6、标准配置为附磁型。

以上内容是斯麦特整理的双轴气缸选型及规格选型的相关内容,若有关于具体气缸规格选型或气缸配件的问题,我们有的技术人员可以与您对接,无锡斯麦特作为致力气缸生产的老厂家,售后完善,只为客户满意,在采购的过程中还有不清楚的地方,或是需要具体的数据了解,我们有的技术人员可为您解答。
